Tejido de Cernido TC

Se trata de tejidos, donde sus medidas son de muy estrictas tolerancias. Es por ello que permiten una clasificación por tamaño muy precisa.

Según la necesidad, hay diferentes materiales de manufactura y varios tipos de tejido.

Principales parámetros de selección de tejidos de cernido

Tipo de tejido: De acuerdo a cómo se entrelazan los hilos de costura, tenemos los siguientes tipos;

  • TCD – Tejido de cernido de urdiembre doble en uno de los sentidos. También llamado XX
  • TCS – Tejido de cernido de urdiembre simple. También llamado GG o XXX.

Luz de pasaje: Es el espacio libre por dónde puede pasar la partícula a cernir. Habitualmente se mide en micrones.

Diámetro del hilo: Se refiere al diámetro o diámetros de los hilos de confección.

Material: En general se usa Nylon (NY-Poliamida), pero también puede confeccionarse en otros materiales como por ejemplo:

  • Poliéster (PL)
  • Polietileno (PE)
  • Acero (AC)
  • Acero inoxidable (AI)

Resistencia al desgaste: Colocando un hilo de mayor diámetro, se logra más resistencia al desgaste, pero baja la capacidad de cernido.

  • Light duty (LD) – Hilos finos y alto rendimiento en cernido
  • Normal duty (ND) – Resistencia y rendimientos normales
  • Heavy duty (HD) – Alta resistencia.

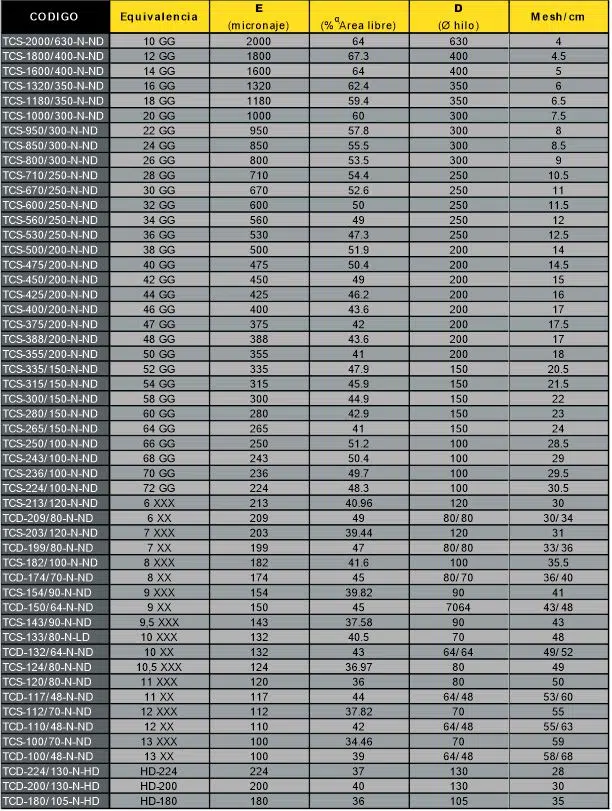

Ejemplo de codificación: TCD-2000/630-NY-ND

Parámetros que determinan un tejido para cernido

  • Diámetro nominal del hilo d (µm): El diámetro del hilo se mide en la hebra antes del tejido.
  • Apertura de la malla E (µm): La apertura E de la malla es la distancia entre dos hebras adyacentes horizontales y verticales.
  • Área abierta α۪ (%): El porcentaje  del área abierta α۪es la suma de todas las aperturas de la malla como porcentaje del área total del tejido.

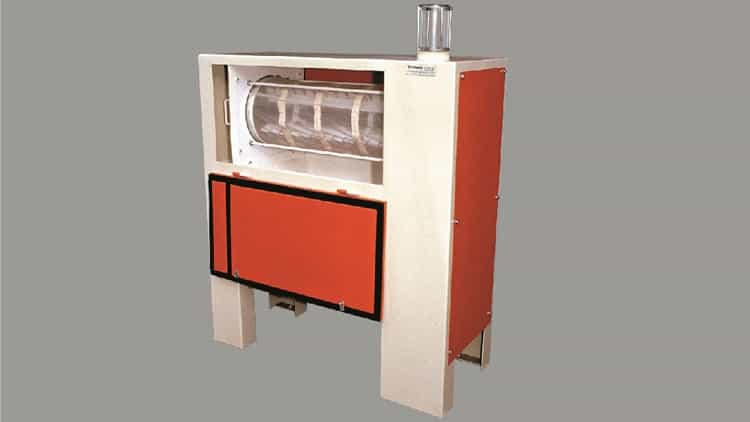

Su principal aplicación es en máquinas para clasificación y cernido. Las hay de tipo cilíndrico como el cernidor centrífugo HVS o plano como el Plansichter.

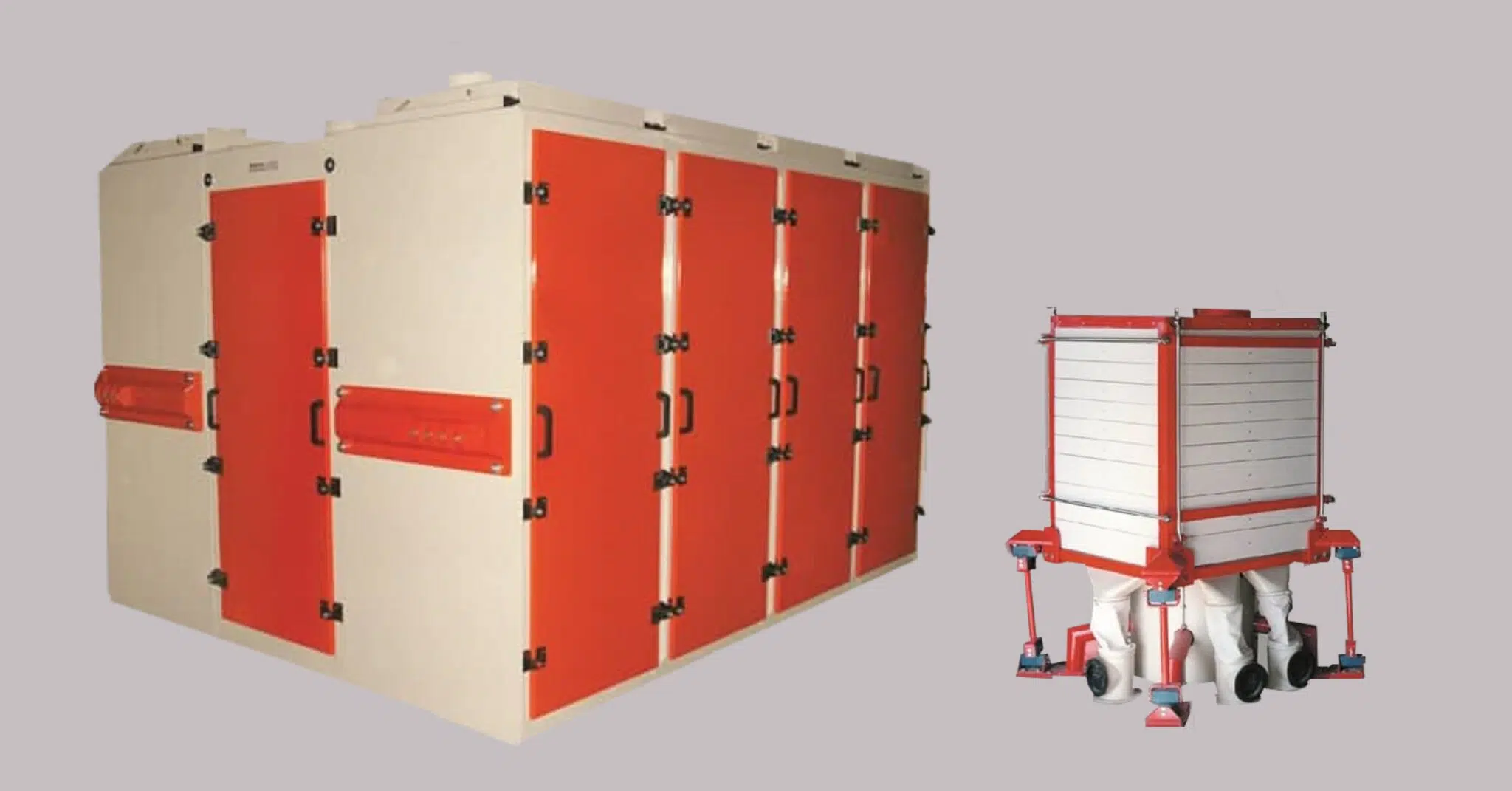

Plansichter, cernedor plano de un cajón

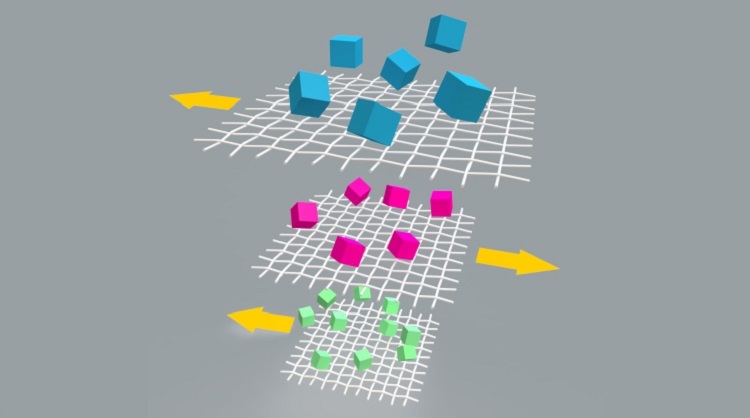

Clasificación y cernido
