Transporte neumático: Movimiento de materiales secos con aire

El sistema de transporte neumático de sólidos es considerado actualmente como uno de los medios más eficaces para el transporte de productos por su seguridad, higiene, precisión y confiabilidad, el transporte neumático es la solución para un sinnúmero de problemas que el movimiento de productos plantea.

Adaptable a cualquier necesidad en cuanto a capacidad y longitud, esta tecnología simplifica notablemente el traslado de productos entre sectores de producción. Con una gran experiencia en la aplicación de este sistema, Prillwitz se ha especializado en la aplicación de transportadores neumáticos de una gran variedad de productos, empleando técnicas específicas para cada uno de estos.

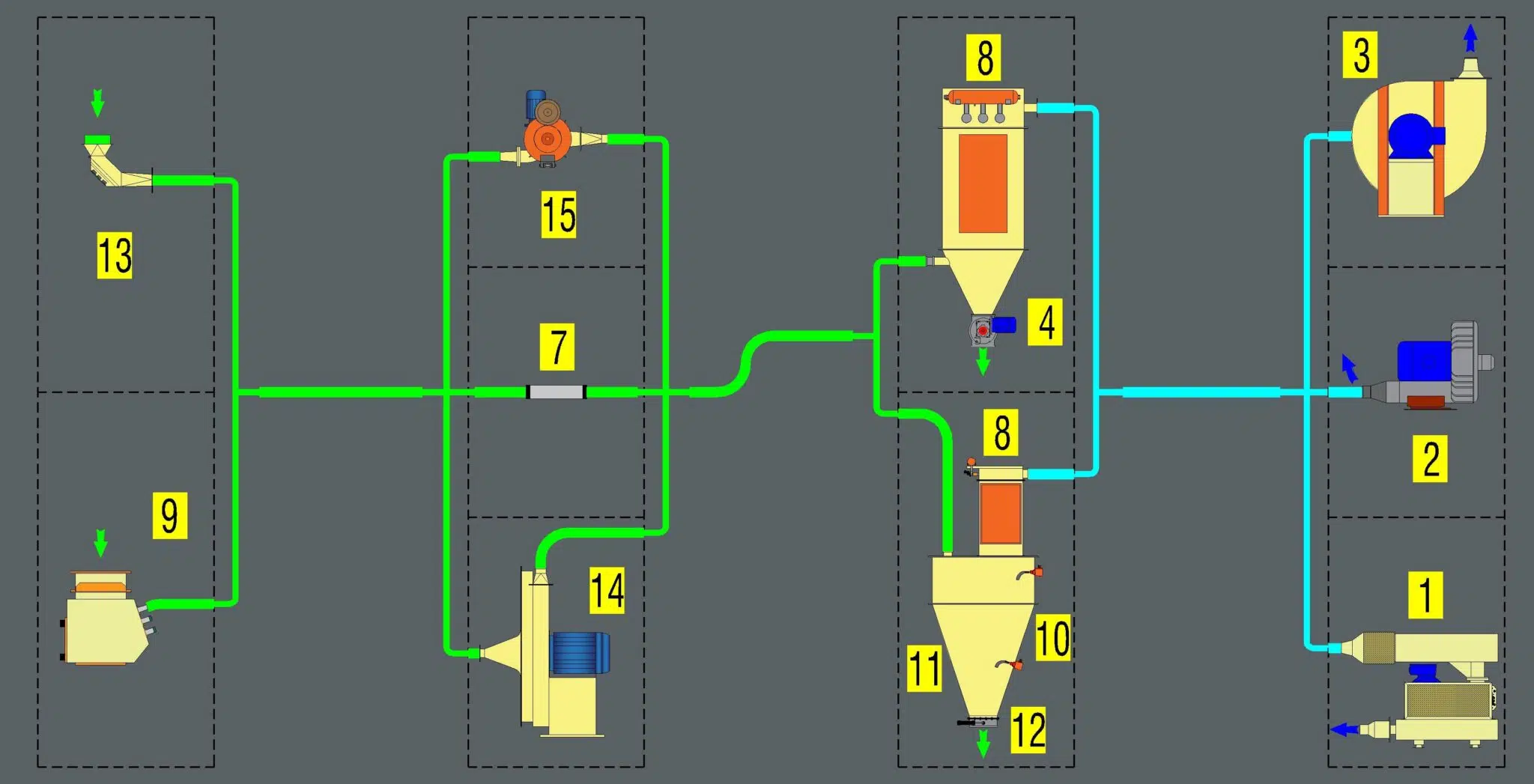

Diagrama con opciones en un transporte neumático a succión: Presión negativa

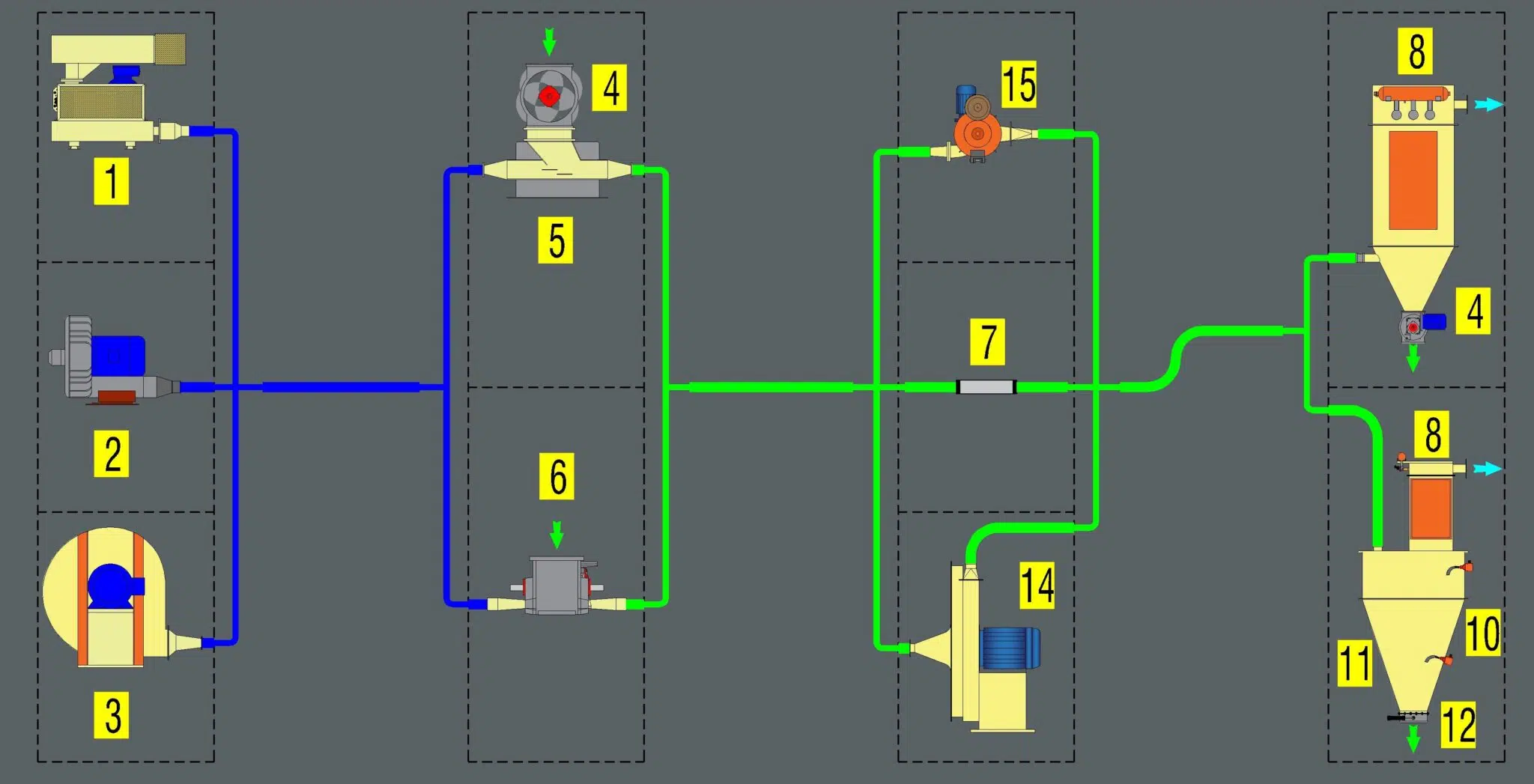

Diagrama con opciones en un transporte neumático a presión: Presión positiva

Componentes intervinientes en sistemas de transporte neumático

06- Esclusa de admisión

07- Visor de producto

08- Filtro de mangas

09- Caja de represa

10- Control de nivel

11- Depósito pulmón

12- Válvula de descarga

13- Zapato de ingreso

14- Esterilizador

15- Cernedor de línea

01- Soplador lobular

02- Turbina regenerativa

03- Ventilador centrifugo

04- Esclusa de extracción

05- Venturi

06- Esclusa de admisión

07- Visor de producto

08- Filtro de mangas

09- Caja de represa

10- Control de nivel

11- Depósito pulmón

12- Válvula de descarga

13- Zapato de ingreso

14- Esterilizador

15- Cernidor de línea

¿Cuáles son las posibles máquinas para generar el aire para el transporte neumático?

Para generar el aire necesario para transportar se puede utilizar una turbina regenerativa, un soplador a émbolos rotativos o ventiladores de alta presión.

Turbina Regenerativa

Las turbinas regenerativas o sopladores de canal lateral, son equipos confiables y eficientes utilizados para diferentes aplicaciones fundamentalmente para transporte neumático, con caudales hasta 2500

Leer más »

¡Cuáles son los accesorios necesarios para conformar un sistema de transporte neumático?

Entre nuestros accesorios para transportes neumáticos, se destacan las válvulas rotativas HSP,  esclusas de extracción HSD y esclusa HSG que aseguran la carga y descarga de producto a la cañería con absoluta estanqueidad. Las válvulas VTN y VTNGa permiten desviar las líneas de transporte neumático a distintos puntos de descarga.

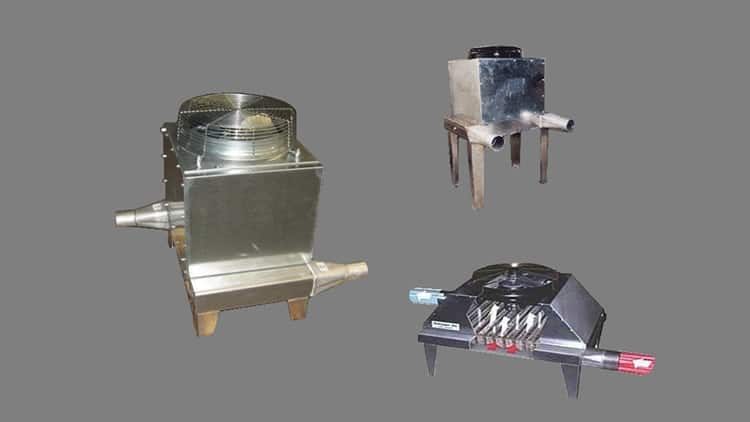

Enfriador Aire-Aire para transporte neumático

Enfriador aire aire para transporte neumático

En el caso de utilizar un compresor como generador del aire de transporte, se produce una importante elevación de temperatura. Es por ello que, para algunos productos sensibles, es conveniente intercalar un enfriador aire-aire. Ejemplos de esta necesidad puede ser para el transporte de azúcar o de algunos plásticos.

Preguntas frecuentes:

¿Qué es un sistema de transporte neumático?

Un sistema de transporte neumático es un modo de mover un producto en polvo o granulado seco a granel, mezclándolo para ello con un gas que en general es aire, que lo conduce por una cañería.

¿En qué consiste el transporte neumático fase diluida?

En el transporte neumático fase diluida, las partículas se deslizan por conductos a gran velocidad con una fuerte cantidad de aire a baja presión. Puede ser por impulsión o aspiración.

¿Qué es el transporte neumático por vacío?

El transporte neumático por vacío o aspiración es una forma eficiente de mover sólidos en granos o en polvo, que se fluidifican gracias al aire generado por la bomba de vacío. Luego, fluyen libremente por las tuberías hasta su destino.

¿Dónde se usa el transporte neumático de sólidos?

Se utiliza en toda la industria para el movimiento de polvos y gránulos. Tiene las siguientes ventajas fundamentales sobre sistemas de transporte mecánicos como roscas transportadoras o elevadores a cangilones

  1. Permite trazados de transporte de geometría muy variable, sin las limitaciones de los transportes mencionados, que en general sólo permiten transportar horizontal y verticalmente.
  2. Dejan la instalación mucho más limpia de restos del producto transportado, al completarlo.
  3. Ocupan menos espacio y son más limpios para el ambiente que los rodea, ya que son sistemas cerrados.

Beneficios del transporte neumático fase diluida.

Las ventajas de realizar el transporte neumático fase diluida tienen que ver con la flexibilidad de transferencia en espacios limitados o pequeños, la supresión del polvo en el ambiente y su fácil mantenimiento.

Ventajas del transporte neumático por vacío.

Entre las ventajas de realizar el transporte por vacío están la supresión del polvo y la contención de fugas. También se puede aplicar en atmósferas explosivas, con receptores seguros y gráciles, adaptando el sistema a demandas personalizadas.

Gracias a su experiencia en la implementación de sistemas de transporte neumático y mecánico, Prillwitz cuenta con el conocimiento técnico necesario para adaptar las distintas maquinarias a las características particulares del producto que se desea manejar.

Materias primas que hemos movido con transporte neumático:

Granos y semillas

– Trigo
– Maiz
– Avena
– Café
– Cacao
– Centeno
– Cebada
– Arroz
– Girasol
– Garbanzos
– Soja
– Maní
– Porotos
– Especias
Productos alimenticios

– Alimento balanceado
– Pellets o piensos
– Azúcar cristal
– Azúcar impalpable
– Cacao
– Café
– Coriandro
– Curcuma
– Gelatina
– Harina de hueso
– Harina de pescado
– Leche en polvo
– Legumbres secas
– Pan rallado
– Rebozador
Químicos y minerales

– Aluminio en polvo
– Atrazina
– Bentonita
– Bórax en polvo
– Cal
– Caolín
– Carbón activado
– Carbonato de Calcio
– Cemento
– Conchilla
– Cuarzo
– Dióxido de Titanio
– Dolomita
– Fertilizantes
– Fosfato Monoamonico
– Fosfato Diamonico
– Fosfato Tricalcico
– Mica
– Materiales Refractarios
– Naftalenosulfonato de sodio
– Negro de humo
– Pigmentos
– Jabones
– Sal
– Silice Precipitada
– Soda cáustica
– Sulfato de Magnesio
– Sulfato de Zinc
– Tanino
– Tierra Diatomea
– Tinturas
– Yeso
– Litio
Molienda de granos

– Afrecho y afrechillo
– Semita y semitín de trigo
– Semolina
– Rebasillo
– Harina zootécnica
– Semola de Maiz
– Sémola
– Polenta
– Harina de trigo, maíz, soja, etc.
– Germen
– Almidón
– Cáscara

Plásticos y petroquímicos

• Policarbonato
• Policloruro de vinilo o PVC
• Poliestireno o PET
• Polietileno
• Polipropileno
• Poliestireno Expandido (telgopor)

Otros

– Aserrín
– Madera
– Corcho
– Jabón en polvo
– Pigmentos
