Fabricamos válvulas esclusas rotativas de alta calidad, diseñadas para cumplir con las exigencias de diferentes sectores industriales para el manejo de productos en polvo o granulados. .




Aplicaciones de las válvulas rotativas o esclusas rotativas
Sus principales aplicaciones son:
- Para permitir el paso de un producto seco en polvo o granulado entre 2 ambientes que se encuentran a diferentes presiones, sin permitir el paso del aire. Es un proceso que podría asemejarse al paso de embarcaciones en canales con diferente nivel de agua a través de válvulas esclusa. De aquí también el nombre que se les da a este tipo de válvulas.
Esta es una aplicación muy habitual en sistemas de transporte neumático para ingresar o extraer el producto del sistema o en la descarga de filtros de mangas para extraerlo. - Para dosificar un flujo de producto desde un recipiente o ambiente a otro. En muchos casos es necesario alimentar o descargar un sistema en forma controlada y esto puede hacerse variando la velocidad de giro del rotor de las válvulas esclusa rotativas. Aunque este es solo una de las posibles máquinas para esta función de dosificación de productos secos.
- La tercera aplicación es una combinación de las aplicaciones anteriores.

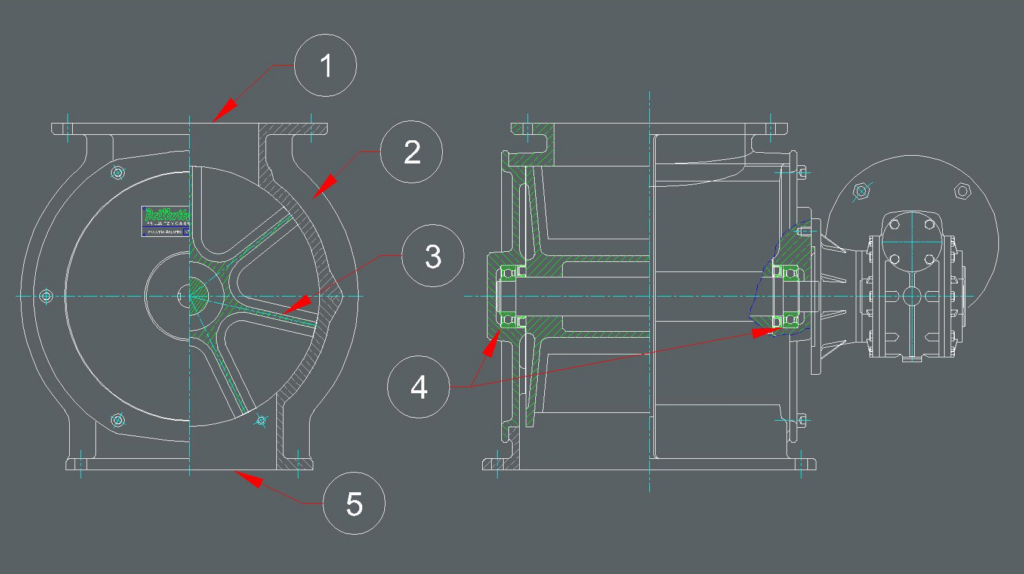

Funcionamiento de una válvula rotativa: Elementos que la componen
Una válvula o esclusa rotativa consta de principalmente de los siguientes elementos:

- Boca de alimentación
- Cuerpo
- Rotor
- Rodamientos y laberintos
- Boca de descarga
Tipos de válvulas rotativas o esclusas
Contamos con una amplia gama de válvulas esclusas que incluyen los siguientes modelos:
- Válvula esclusa rotativa de extracción o paso vertical HSD: Principalmente diseñadas para descarga de sistema de transporte neumático o filtros de mangas. Aunque también útiles para la dosificación en general.
- Válvula esclusa rotativa o de paso horizontal HSP: Desarrollada especialmente para la alimentación de sistemas de transporte neumático de polvos.
- Válvula rotativa esclusa HSG: Desarrollada para el manejo de productos secos granulados donde el corte del producto con sus álabes, puede ser un inconveniente.
- Válvula rotativa esclusa HSC: Este modelo se utiliza para productos que no deben deteriorarse por cizallamiento. Debido al tipo de su construcción, no permite aislar ambientes de altas diferencias de presión.
Opciones constructivas de válvulas rotativas
- Construcción normal de rotor y cuerpo en fundición gris en válvulas esclusa HSD, HSP y HSG. En acero laminado en válvulas esclusa HSC.
- También puede suministrarse en acero inoxidable u otros materiales.
- Ejecución especial con cromado interior y rotor endurecido para productos abrasivos.
- Opción con rodamientos alejados del sector dónde fluye el producto, para asegurar que no afecte a los mismos.
- Opción con la inyección de aire comprimido, para evitar que el producto avance hacia los rodamientos.
Cálculo de válvulas rotativas
Para el cálculo de válvulas esclusa rotativas, se requiere tener los datos de pesos específico aparente y fluidez del producto a dosificar.
La experiencia ayuda a determinar los límites de velocidad de giro basándonos en el tamaño de la válvula rotativa y la fluidez del producto.
Capacidad (Ton/h) = Co x ρ x n x α / 100
Dónde:
Co (m3/h x r.p.m) = Capacidad con porcentaje de llenado del 100 % para 1 r.p.m. Es un dato que se puede obtener de la tabla de cada válvula rotativa-esclusa.
ρ (Ton/m3) = Peso específico del producto
n (r.p.m) = Revoluciones por minuto. No es posible poner un valor muy alto del mismo, ya que cuando supera un límite, las celdas comienzan a no llenarse completamente. El límite está en aproximadamente 50 RPM en válvulas de poco diámetro y en 25 en las de mayor diámetro.
α (%) = Porcentaje de llenado de la válvula. Para productos que fluyen bien, puede considerarse de un 95%,. El valor puede llegar a bajar a 60% para productos de difícil deslizaje.

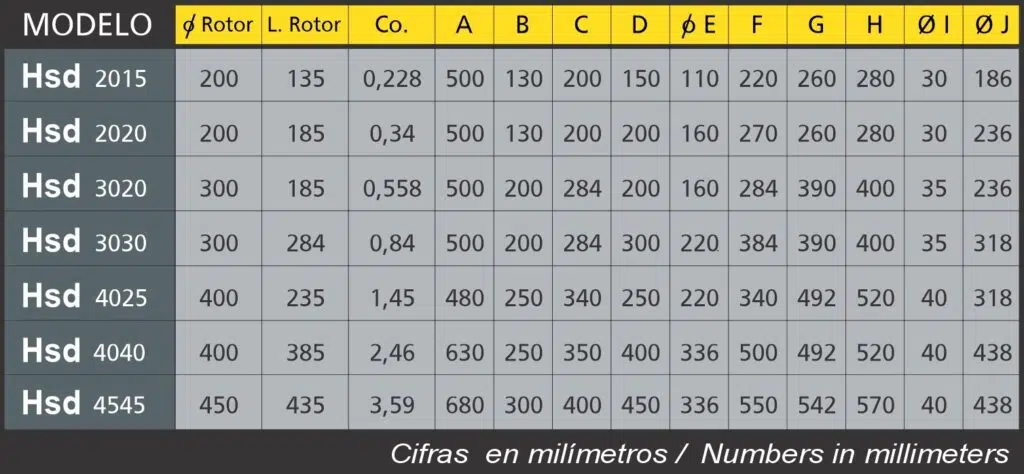

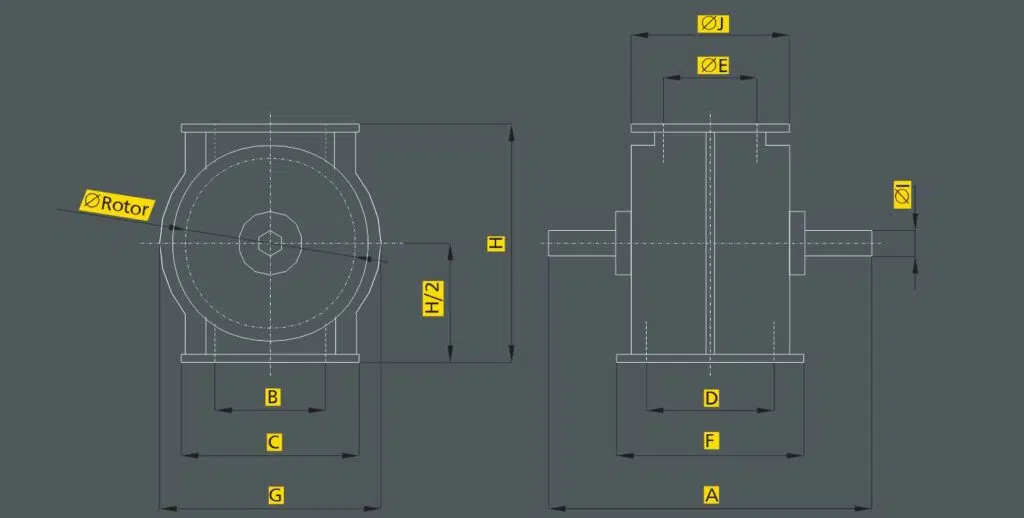

1- Válvula esclusa rotativa de extracción o paso vertical HSD
La válvula de extracción HSD de paso vertical es un sistema de control de polvo que se emplea como sello en la descarga de sistemas de transporte neumático, debajo de filtros de aire y ciclones, o bien como medio de dosificación de silos, depósitos y tolvas de almacenamiento.
Gracias a su precisa construcción, nuestra esclusa de descarga HSD funciona perfectamente tanto en depresión como en presión efectiva, asegurando la absoluta estanqueidad del producto que está siendo descargado.
Las esclusas rotativas de extracción son piezas críticas en cualquier industria que procese productos granulados o en polvo – tales como las industrias molinera, química y plástica – donde integran los Sistemas de transporte neumático y de control de polvo y colaborando con los alimentadores y dosificadores de producto a la línea de producción.

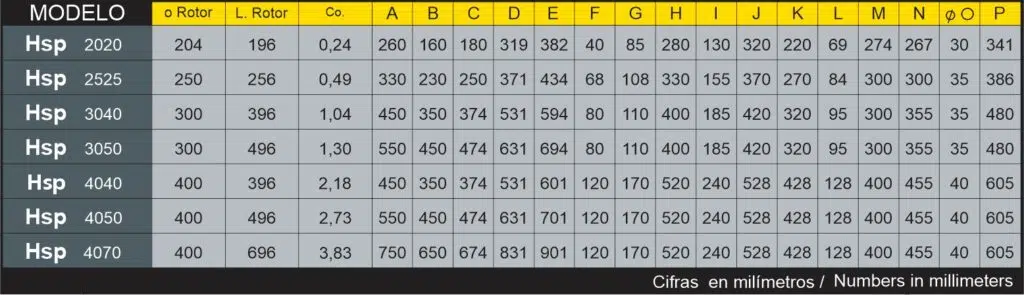

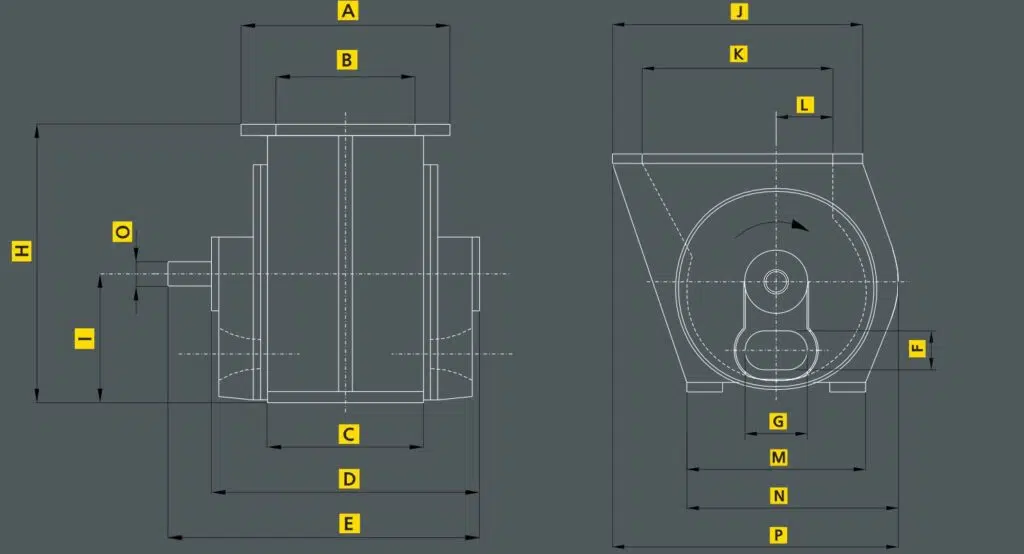

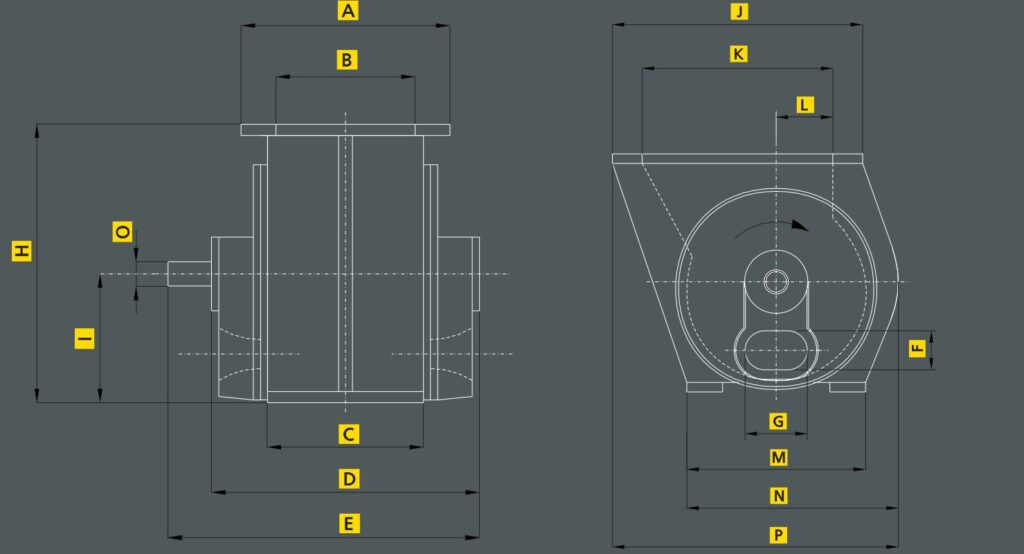

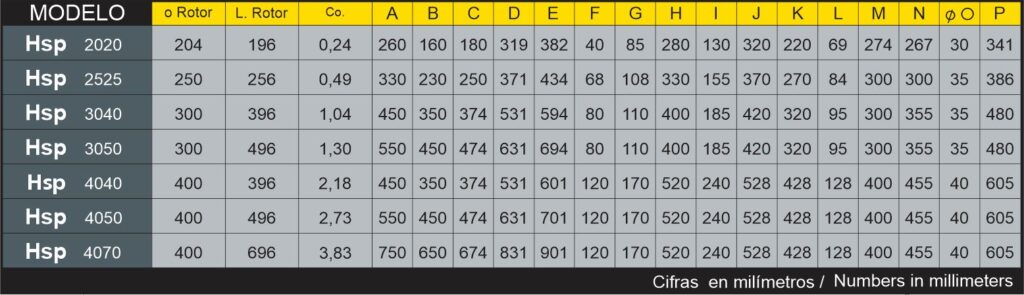

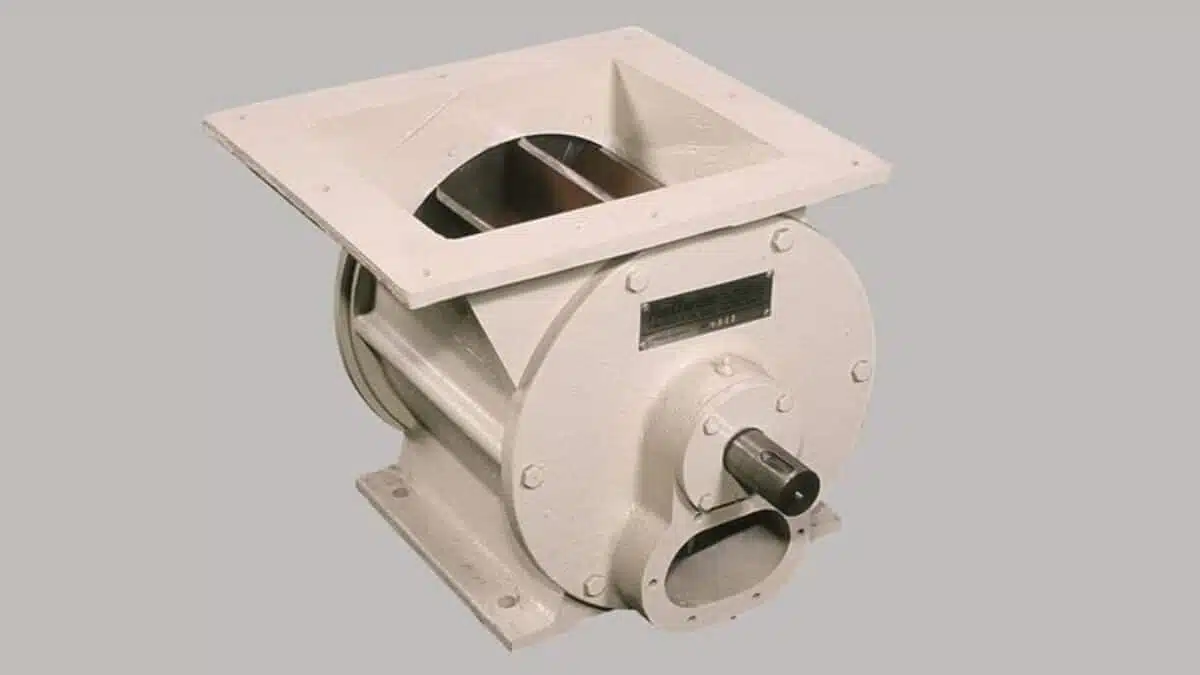

2- Válvula esclusa rotativa o de paso horizontal HSP
Especialmente diseñada para la admisión de producto en paso horizontal en líneas de transporte neumático, la válvula rotativa HSP permite lograr una mezcla ideal del producto con el aire existente en las tuberías de transporte. Su robusta construcción le confiere gran resistencia y capacidad para soportar altas presiones sin desgastarse. Además, la precisión de su mecanizado asegura una perfecta hermeticidad y sellado.
Aunque normalmente se fabrica en hierro fundido, disponemos de esclusas rotativas especiales, con cromado interior y rotor endurecido, para el manejo de productos abrasivos.
Nuestras válvulas de admisión aplican en diversas industrias – molinera, química, plástica, alimenticia, etc. Ya sea integrando los Sistemas de transporte neumático, de control de polvo y colaborando con los alimentadores/ dosificadores de producto a la línea de producción.

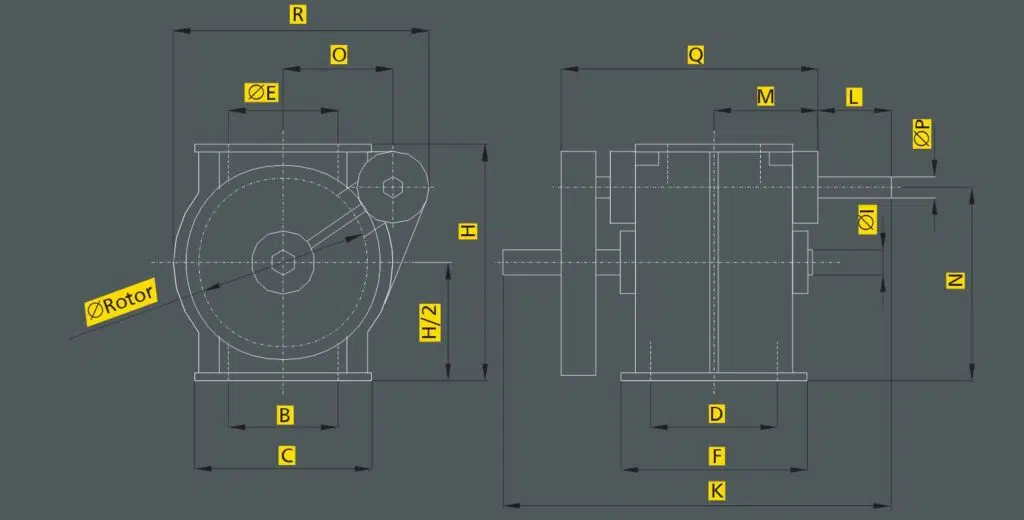

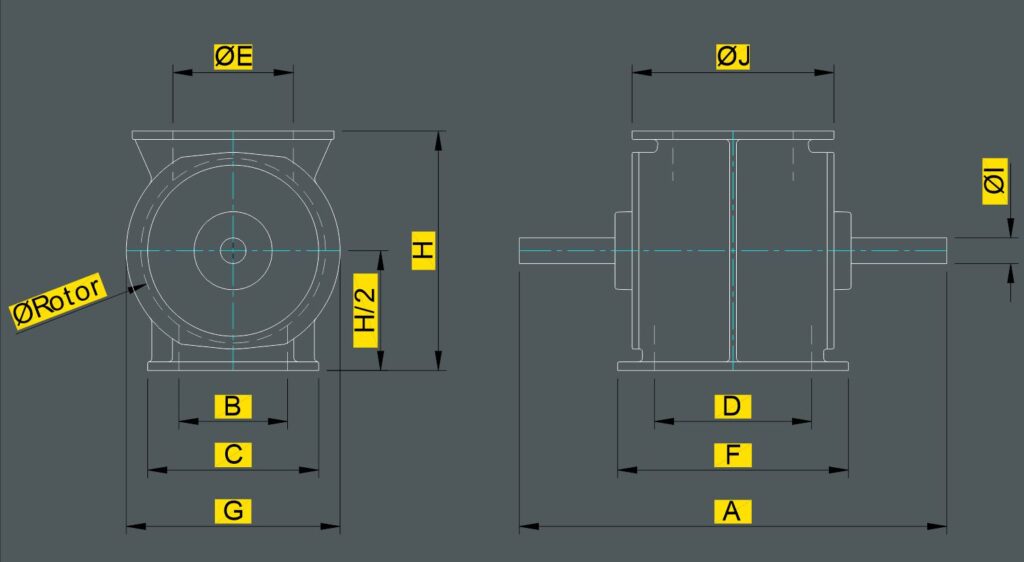

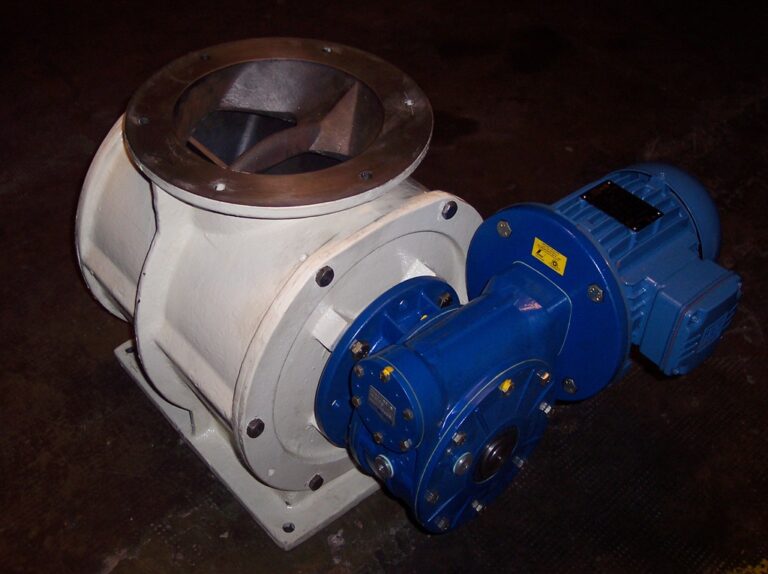

3- Válvula rotativa esclusa HSG
Como toda válvula esclusa, su función es permitir el flujo del producto, sin dejar escapar el aire. Este modelo está diseñado para además no permitir el cizallamiento o corte del producto con los álabes de la válvula.

Para ser utilizada tanto como sello en la descarga de sistemas de transporte neumático debajo de filtros y ciclones o bien como medio de dosificación en depósitos o tolvas. Posee un sistema laberíntico de alimentación que no permite el cizallamiento del producto al ingresar.
Completamente apta para su empleo tanto en depresión como presión efectiva, esta válvula puede ser montada debajo de filtros, ciclones separadores o tolvas.

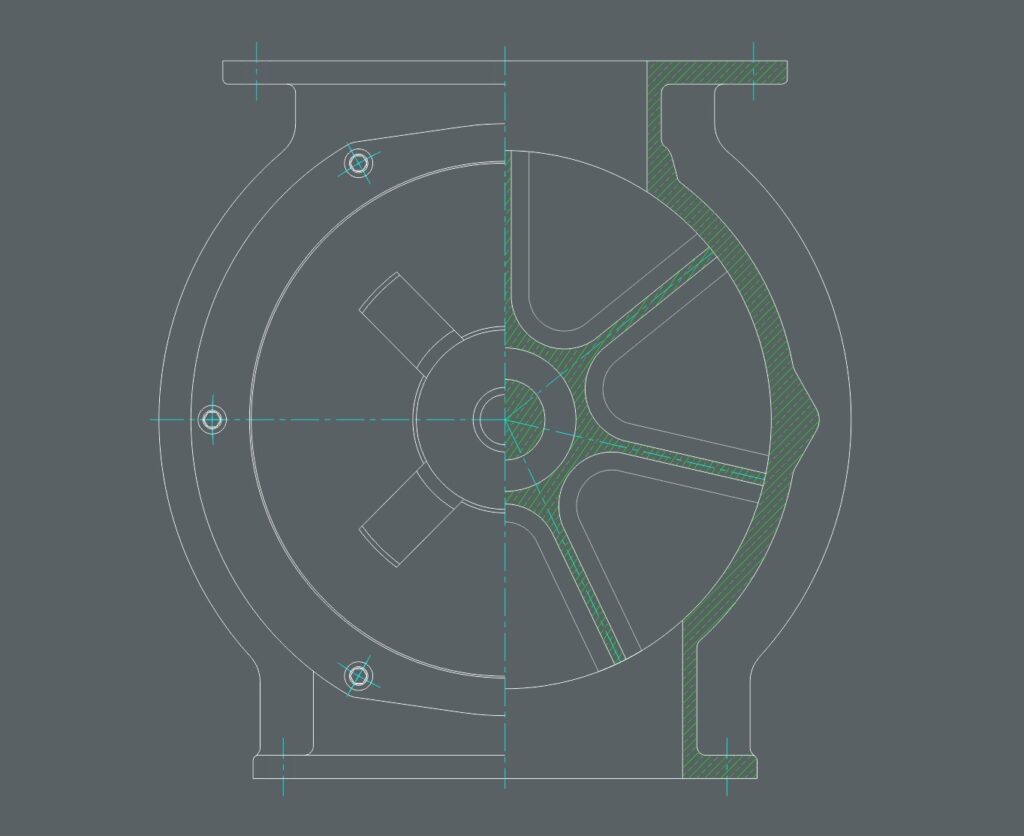

Detalles constructivos de válvula rotativa esclusa HSG
Existe un viejo problema de las válvulas rotativas para el manejo de productos en granos (Pellet plásticos, trigo, maíz, etc) que se produce por el corte de los mismos entre los alabes del rotor de la válvula y el cuerpo de la misma en el momento que se produce el cierre. Esto produce desgastes, roturas del reductor y polvo o roturas del producto transportado. Hasta ahora se había solucionado reemplazando parte del álabe con material sintético flexible. El problema de estas lengüetas es que su rápido desgaste que provoca serios problemas de mantenimiento.
Este tipo de válvulas rotativas es uno de los 4 tipos de válvulas que tenemos para sistemas de transporte neumático. Debido a que no permite el cizallamiento o corte del producto con los álabes de la válvula, se utiliza especialmente en la dosificación de productos granulados como los que se usan como materia prima en la industria plástica. Por ejemplo, policarbonato, policloruro de vinilo o PVC, poliestireno o PET, polietileno, polipropileno, etc.

Prillwitz ha desarrollado un sistema de laberintos en la alimentación que aseguran que el corte mencionado nunca pueda producirse, ya que se evita el mismo al orientar el producto a un canal, que lo hace circular al interior de la válvula, sin que el corte pueda producirse.

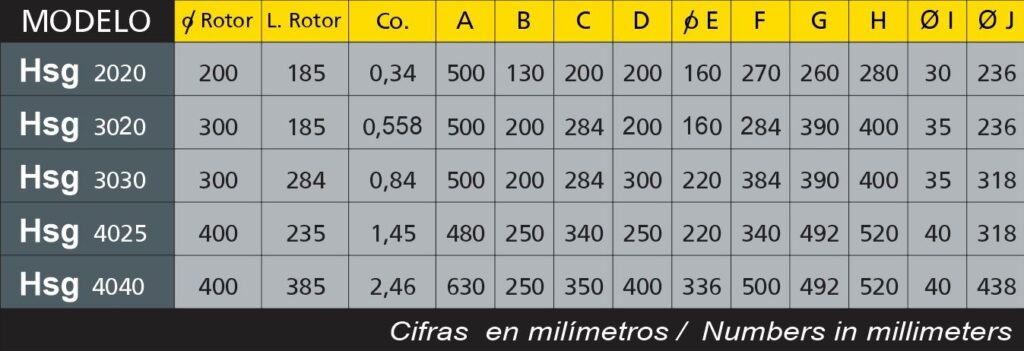

Información técnica


Video válvula esclusa HSG
Más información en los siguientes link

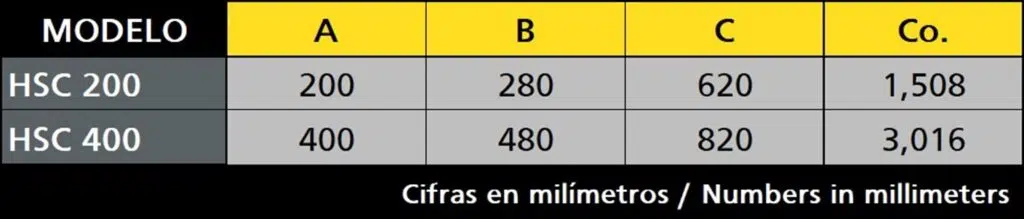

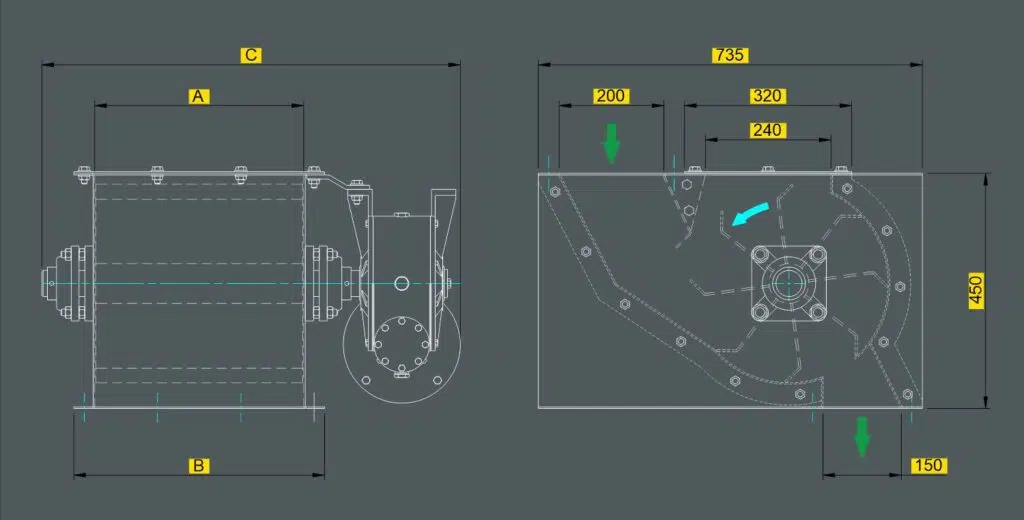

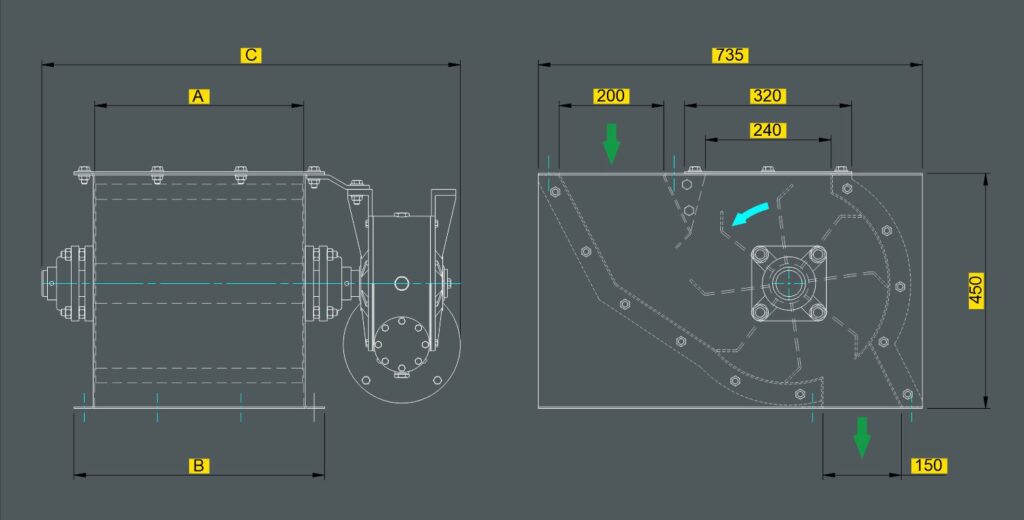

4- Válvula rotativa esclusa HSC
Como toda válvula esclusa, su función es permitir el flujo del producto, sin dejar escapar el aire. Este modelo está diseñado para además no deteriorar el tamaño de las partículas del producto.

Su principal aplicación es para productos que deben manejarse en forma delicada y que no se quiere quebrar o deteriorar, como por ejemplo granos, piensos o pellet, hojuelas, alimentos balanceados, petfood, etc.
De construcción de chapas de acero o acero inoxidable, lo que no le permite ser utilizada con presiones elevadas.
Teniendo en cuenta que está diseñada principalmente para no deteriorar el tamaño de las partículas del producto, nuestra válvula esclusa rotativa HSC tiene entre sus aplicaciones más destacadas, su uso en la descarga de secadores y enfriadores.

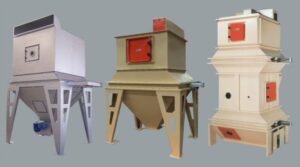

Secado y enfriado de alimentos
