En muchos sistemas de transporte neumático es necesario llevar el producto a transportar a múltiples destinos. Para ello se utilizan nuestras válvulas de desvío.
Tipos de válvulas para transporte neumático
Fundamentalmente, podemos dividir a las válvulas para transporte neumático de la siguiente manera:
- Válvula de desvío a lengüeta para transporte neumático VTN: Diseñadas para presiones medias. Tiene la necesidad de interrumpir momentáneamente el transporte para hacer el desvío.
- Válvula de desvío giratoria para transporte neumático VTNGa: Apta para altas presiones. No requiere interrumpir el transporte neumático para hacer el desvío
- Válvula de desvío de sección cuadrada para Transporte Neumático VTNQ: Pensada especialmente para los caos en que se requiere una construcción de aceros especiales resistentes al desgaste del producto que circula dentro.
1- Válvula de desvío de lengüeta para transporte neumático VTN
La válvula de desvío VTN se utiliza para el cambio de vía de transporte neumático de productos sin necesidad de vaciar, previamente, la cañería. Gracias a su novedoso diseño de sección circular, nuestras válvulas de lengüeta aseguran un sellado preciso y duradero, minimizando con ello la pérdida de energía.
La construcción del cuerpo en dos partes, permite a PrillwItz garantizar que el asiento de la clapeta móvil está perfectamente mecanizado. De esta forma se logra, por un lado, que el sellado sea exacto; y por otro, que la unión quede escondida, impidiendo su desgaste, evitando la fuga de polvo y productos y reduciendo la necesidad de mantenimiento.
Las desviadoras VTN pueden fabricarse con comando manual o con cilindro neumático y electroválvula. En este último caso el comando puede realizarse a distancia, facilitando con ello la automatización.
Normalmente, se construyen con cuerpo en fundición de aluminio y el resto en acero al carbono. Sin embargo, es posible construirlas en otros materiales aptos para el transporte de productos corrosivos.

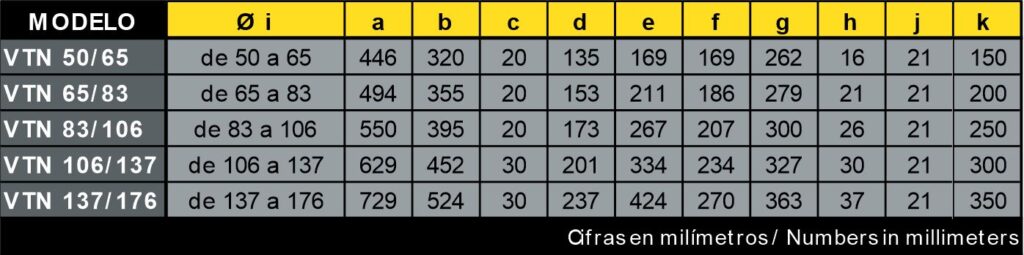

Información técnica

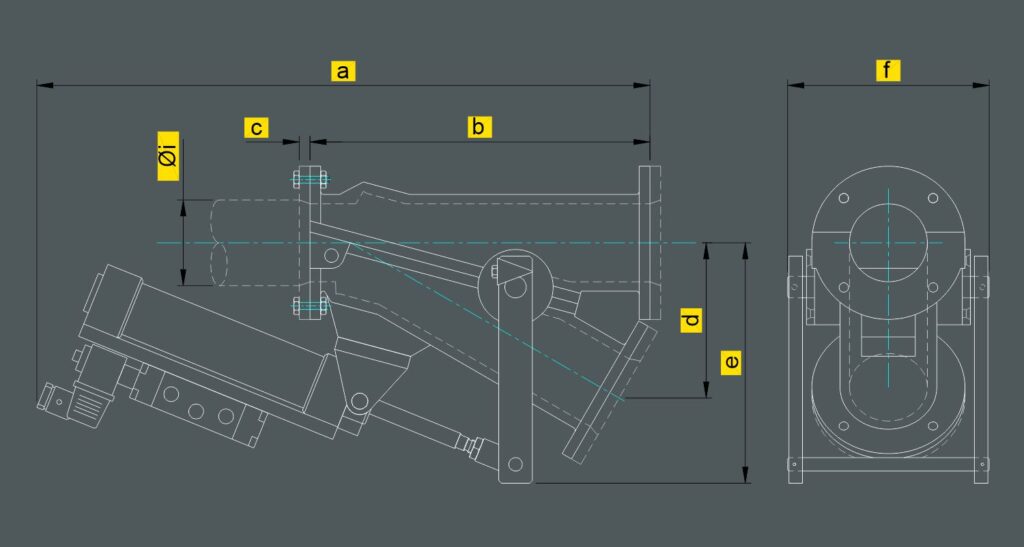

Con cilindro neumático y electroválvula

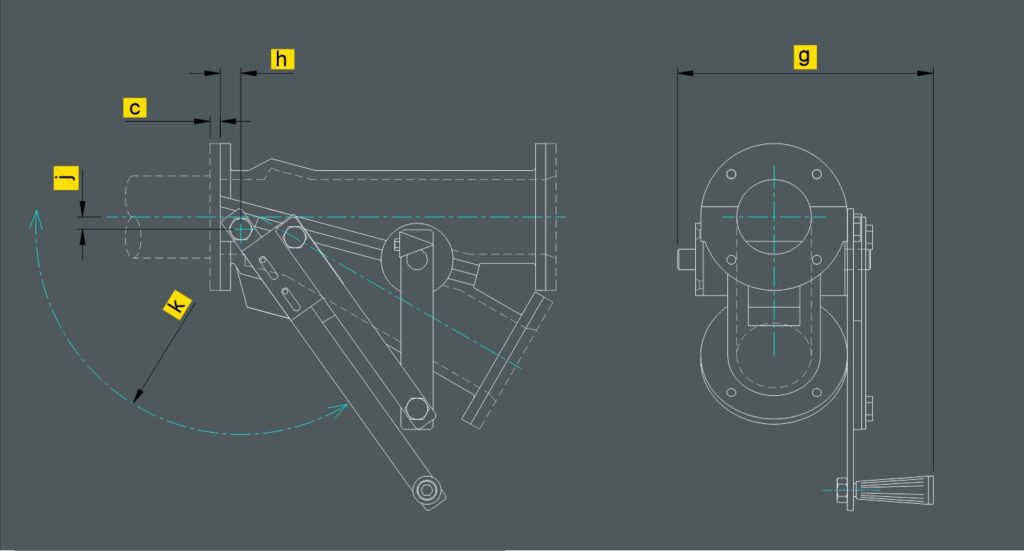

Control manual
Más información en los siguientes link

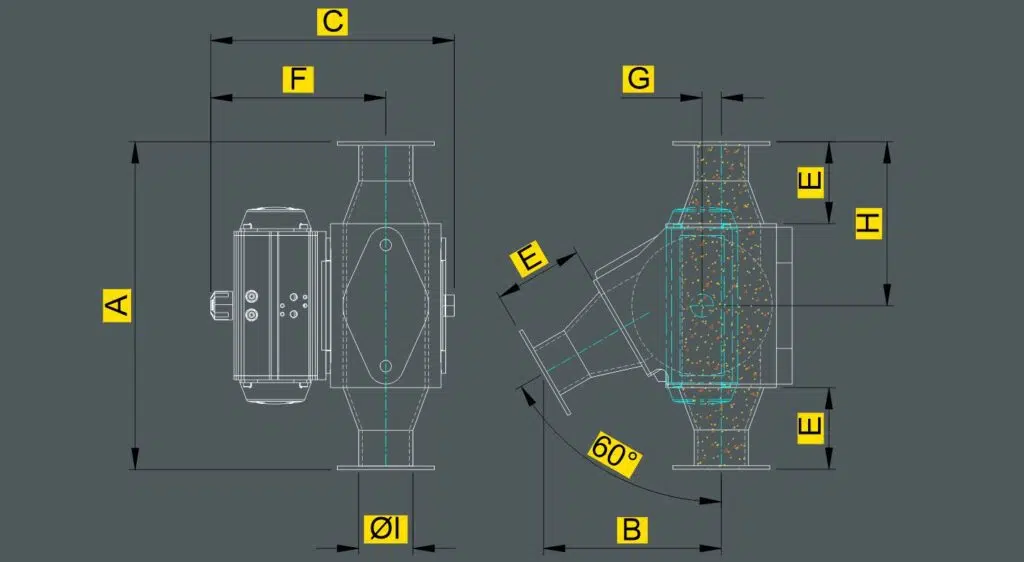

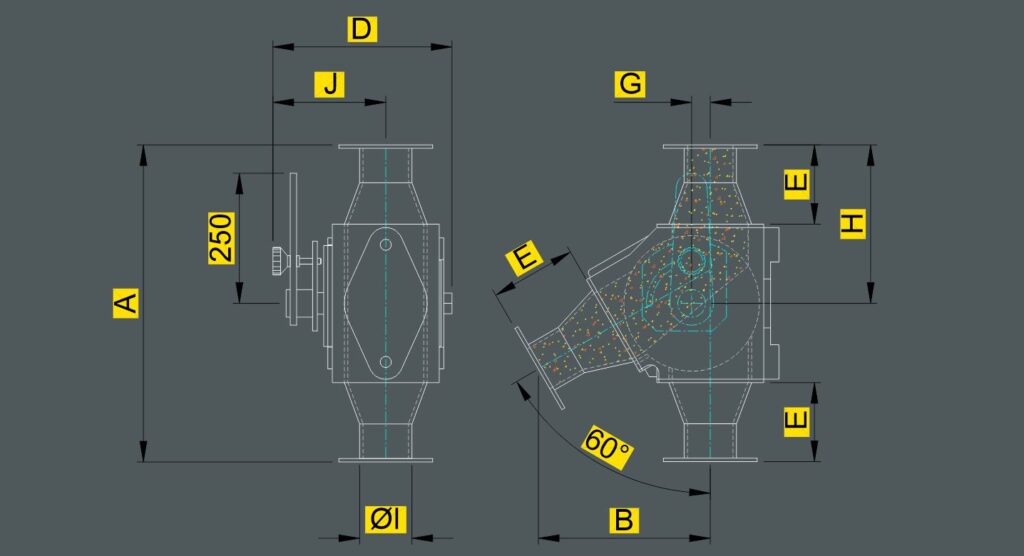

2- Válvula de desvío giratoria para transporte neumático VTNGa
El diseño de la Válvula de desvío VTNGa, permite desviar productos mediante el giro de un rotor, que conecta una vía con la otra, asegurando un sellado perfecto y duradero, incluso a altas presiones.
De robusta concepción, nuestras válvulas rotativas VTNGa, se destacan sobre otras que poseen elementos mecánicos que se desgastan con facilidad.
Las válvulas giratorias VTNGa pueden suministrarse con comando manual o con actuador rotativo y electroválvula. También es factible incorporar microswitchs detectores de posición.
Normalmente, se fabrican con cuerpo y rotor en fundición de aluminio, ejes en acero y bujes de bronce. Dependiendo del tipo de producto a transportar, es posible su construcción en diversos materiales.

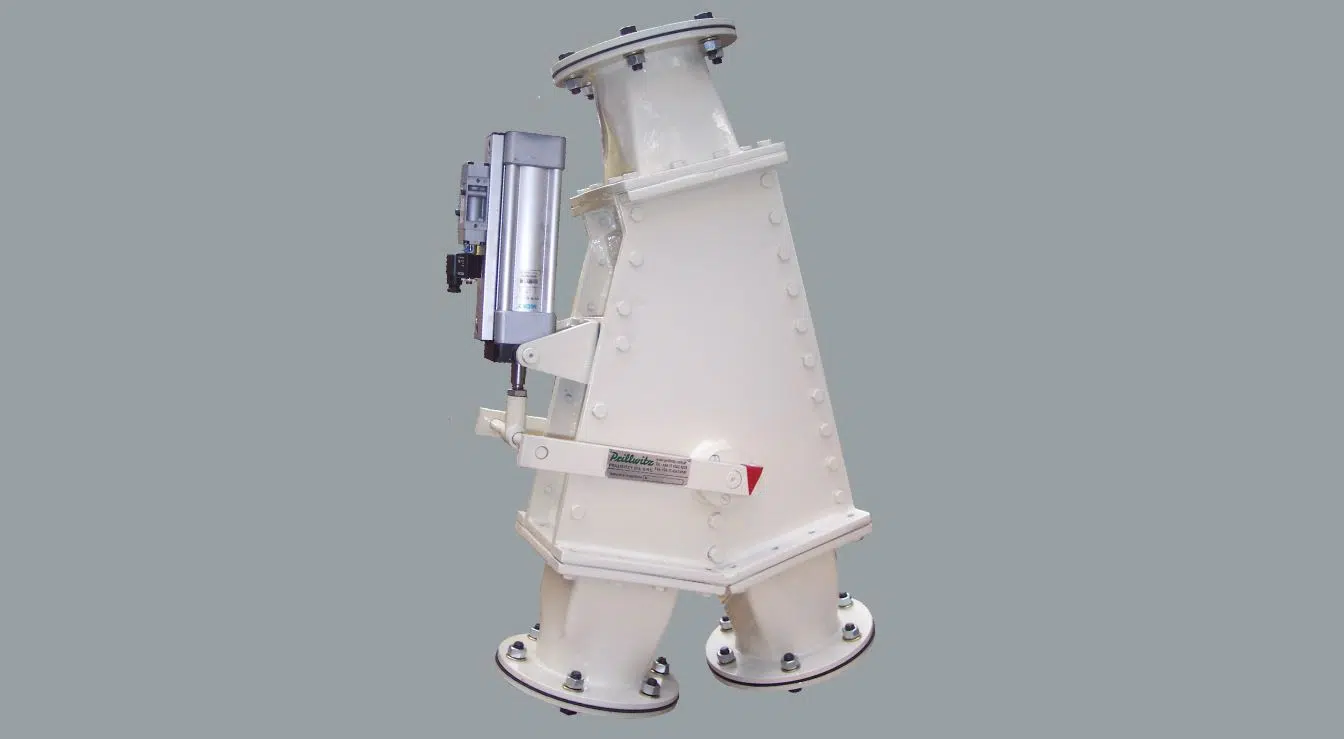

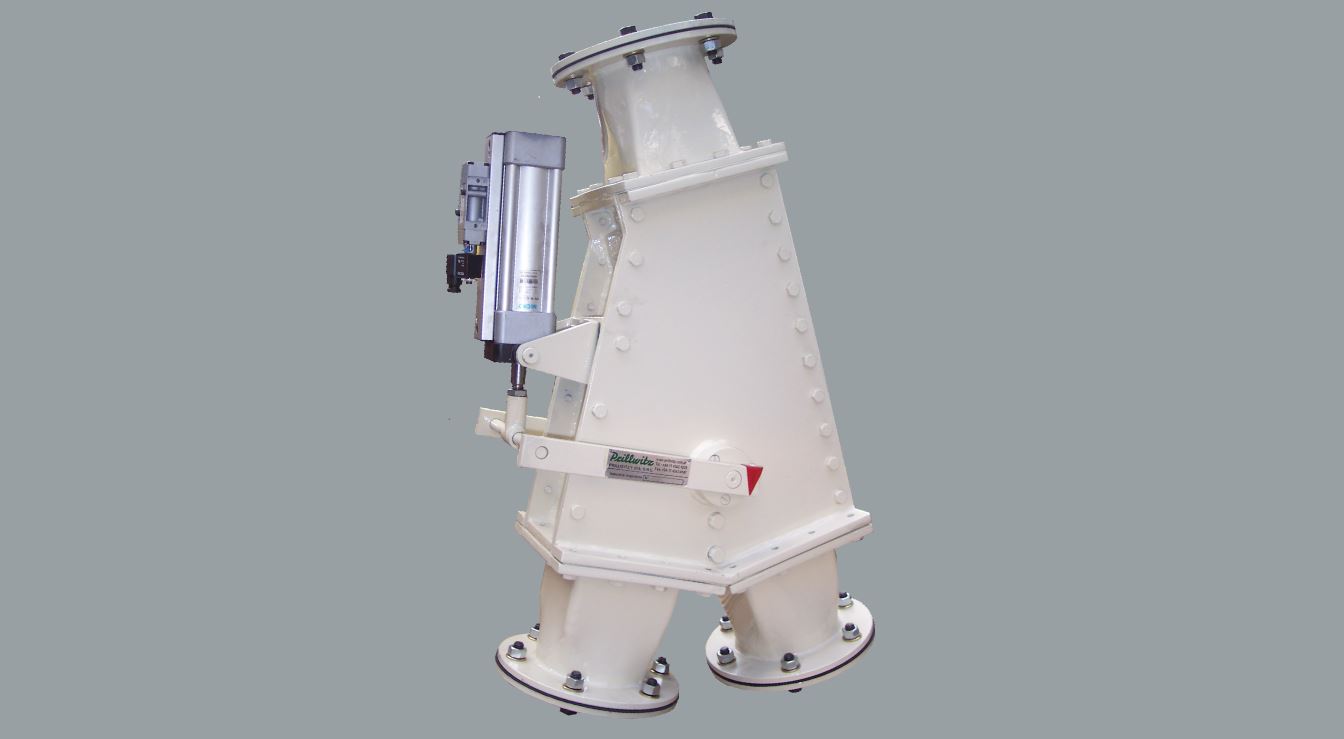

3- Válvula de desvío de sección cuadrada para Transporte Neumático VTNQ
Esta válvula se utiliza para el cambio de vía de transporte neumático de productos a granel. Pensada especialmente cuando es necesario tener una alta resistencia al desgaste.
La válvula VTNQ se estructura de varias piezas que se abulonan ente sí. El cambio de vía se realiza girando una clapeta dentro del cuerpo de sección cuadrada, asegurando un sello duradero.
Es posible construirla en diferentes aceros. Aunque está especialmente pensada para construirse con aceros resistentes al desgaste y permitir entones su uso con productos abrasivos.
Se suministra tanto con comando manual como con actuador neumático y electroválvula. Como opcional es posible su suministro con microswitch detectores de posición.

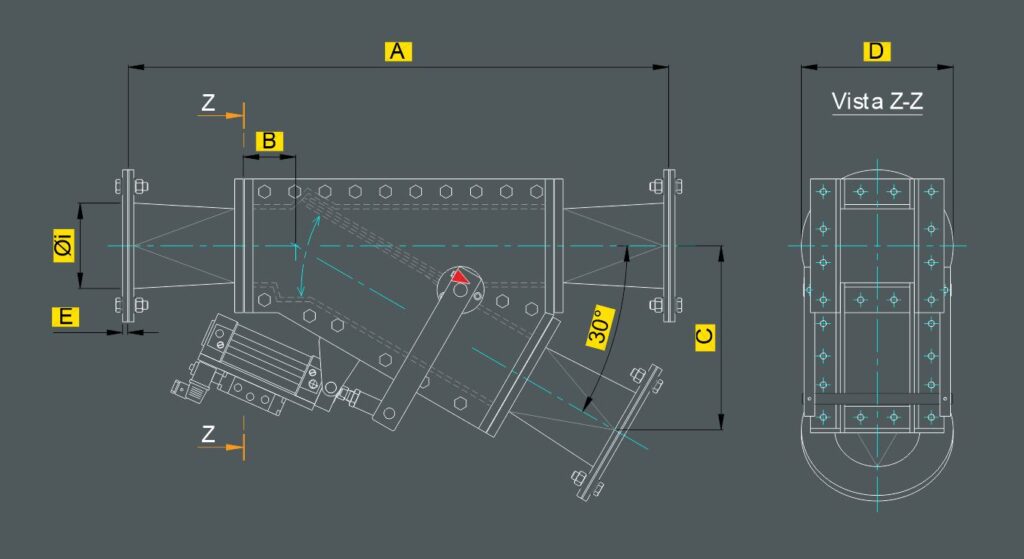

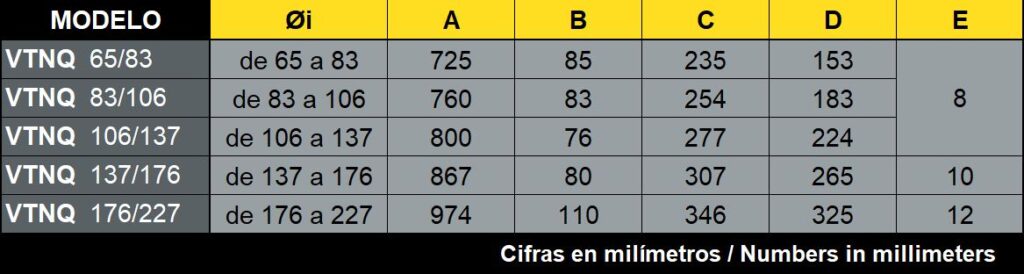

Información técnica
Más información en los siguientes link
